2.4.4.转炉渣注入口
需在铜熔炼反射炉中处理转炉渣时，其注入口宜设在前端使渣流方向尽量与侧墙平行，以避免冲击和破坏料坡。考虑到转炉渣对炉砌体的侵蚀和冲刷，注入口附近的砌砖一般应（大于700毫米），或设水冷装置。 2.5.产品放出口
2.5. 1．洞眼式产品放出口 （1）普通洞眼式金属放出口 铜精炼反射炉，国内大多数采用普通洞眼式放铜口，见图2-7。

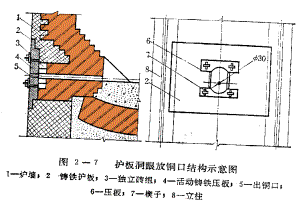

普通洞眼放铜口一般为φ15~30毫米，其位置可在后端墙、侧墙中部或尾部炉底的最低处。 （2）活动护板洞眼式冰铜放出口 连续作业铜熔炼反射炉采用的活动护板洞眼式冰铜放出口的结构见图2-8。
连续作业铜熔炼反射炉一般设2~3个冰铜放出口，轮流使用，相邻两冰铜口的间距为2~3米，其高差为65毫米。冰铜口多社在炉子侧墙尾部，有利于保持稳定的料坡及延长冰铜与炉渣的沉淀分离时间，有时由于车间配置的要求也有设在炉子侧墙前部的。冰铜口的砖体洞眼一般为65×65毫米，活动护板上的孔眼为φ30~40毫米。其材质为耐热铸铁或普通铸铁。 |
| ||||||
